Konštrukcia – popis funkcií

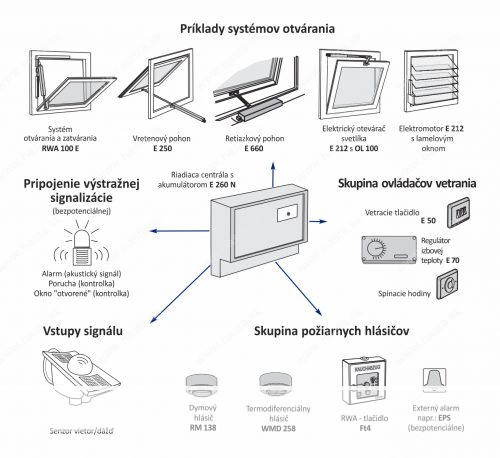

Riadiaci systém elektrického zariadenia GEZE RWA sa skladá prevažne z čiastkových komponentov, ako je vidieť aj na obrázku.

Tento systém má dve základné úlohy:

• Núdzové vetranie.
• Každodenné vetranie.





Riadenie odvodu dymu a tepla preberá riadiaca centrála E 260 N. Pomocou elektrického pohonu sa otvárajú a zatvárajú okná, požiarne klapky a svetlíky.

Pri vetraní ovládame zariadenie vetracími tlačidlami, senzor vietor/dážď alebo spínacími hodinami. V prípade požiaru potom manuálne pomocou RWA tlačidla alebo automaticky pomocou dymového, resp. teplotného hlásiča.

Okrem toho môžu byť na toto zariadenie napojené ešte ďalšie výstražné signály.



Každý systém RWA sa skladá minimálne z týchto častí



• Systém otvárania
• Riadiaca centrála E 260 N
• Dve RWA tlačidlá



Ďalšie súčasti sú voliteľné, pričom je odporúčané použiť napr. dymový a teplotný hlásič. Ak chcete zariadenie používať pre vetranie, je potrebné objednať ďalšie komponenty ako napríklad vetracie tlačidlo.

V prípade požiaru sa okná otvoria v celom uhle otvorenia.

Vetracie tlačidlá sú v tomto prípade mimo prevádzku. Zatváranie sa spúšťa resetovacím tlačidlom v skrinke alebo vynulovaním alarmu v centrále. Ovládanie týchto funkcií preberá centrála E 260 N. Napájanie zariadenia prúdom a pri výpadku prúdu poskytuje núdzové napájanie.

Elektrický vretenový pohon – E250



Technické parametre E250

• prevádzkové napätie 24 V DC
• menovitý prúd 0,2 – 0,8 A
• sila zdvihu 750 N
• trieda ochrany IP65
• koncový vypínač záťažové vypínanie
• zdvih (vysunutie piestu) 100, 150, 200, 230,
• 300, 500, 700, 750, 1000 mm



Oblasť použitia:

• sklopné okná smerom dnu
• výklopné okná smerom von
• strešné okná
• strešné svetlíky

Základné komponenty

• Pohon E250
• konzola pre sklopné okná smerom dnu alebo
• konzola pre výklopné okná smerom von
• vypínač E27, E33, E50/1, a pod.

Pre väčšie šírky okien je možné použiť 2 motory na okne spojené synchronizačnou jednotkou. Motory je možné napojiť na riadiace a ovládacie zariadenia budovy alebo domu napr. snímače teploty, vetra, dažďa.



Elektrický otvárač – K600



Elektrický otvárač fungujúci ako zaťahovateľné rameno. Vhodný k použitiu pre dvere aj okná. Vzhľadom k maximálnemu uhlu vyklopenia ramena 93° umožňuje otvorenie dverí do uhla až 90°. Možnosť montáže na krídlo alebo rám dverí (resp. okna). Pohon GEZE RWA K600 je možné montovať na dvere vybavené dverným zatváračom. Jednoduchá montáž a odolná konštrukcia elektrického otvárača GEZE K600 umožňujú jeho použitie pre odvod tepla a dymu, ale takisto aj pre každodenné vetranie.



Technická špecifikácia

• Sieťové napätie 230 V AC 50 Hz
• Pracovné napätie 24 v (20 – 30 V) DC
• Spotreba max. 1,25 A
• Teplota vonkajšieho prostredia -5 až +75 °C
• Krútiaci moment 215 Nm
• Maximálna hmotnosť okenného krídla 30/40 kg/m2
• Maximálna hmotnosť dverí 250 kg

Systémy elektrického otvárania okien



Oblasť použitia

RWA 100 E – sklopné okná smerom dnu, otváravé okná smerom dnu











RWA 110 E – výklopné okná smerom von, otváravé okná smerom von











RWA 105 E – otváravé okná smerom dnu













Základom systému je vretenový pohon E250. Pohon je doplnený kovaním (konzoly, uzatváracie body, atď.) prispôsobeným pre otváranie rôznych typov okien.

Motory je možné napojiť na riadiace a ovládacie zariadenia budovy. V prípade, že budova nemá vlastný riadiaci systém je možné k pohonom s napájaním 24 V DC dodať centrály GEZE E260 s vlastnými snímačmi teploty, vetra, dažďa, dymu, vetracími a požiarnymi tlačidlami.

E250 je súčasťou systému RWA 100E, RWA 110E, RWA 105E

V prípade požiadavky poskytujeme technické poradenstvo, dodávku a montáž systémov.
